一、差动变压器（LVDT）高精度数字位移计主要特点
高精度数字位移计由差动变压器（LVDT）和电测仪器组成。电测仪器由电子测量线路和数字面板表等组成。其中LVDT是把被测位移量变成电信号的传感器。用以测量各种模型、试件、岩体、混凝土、金属或非金属材料构件在力的作用下或温度变化时所产生的变形（位移）及测量各种材料随时间推移而产生的变形（蠕变）在电液伺服系统中作位移检测……等，还可以测量预先被变换成直线位移的各种物理量，如压力、力、张力、液位变化……。位移计的输出信号，便于实现有线遥测，自动控制，数字化仪表显示，用XY函数记录，易与微机接口进行数据采集处理和控制等一系列特点，能满足现代科研，工农业生产和国防建设中对位移量的精密测量和自动控制的需要。
二、使用
1、使用时只要把LVDT的壳体夹固在认为是静止的参照物上，其测杆可以刚性连接于被测物上（非回弹式），也可依靠传感器内置的复位弹簧（回弹式）使测杆顶在被测点上，就可以直接测量相对于参照 物的变位。但是回弹式的传感器由于弹簧惰性较大，测量快速变化的动态位移可能会有滞后现象。

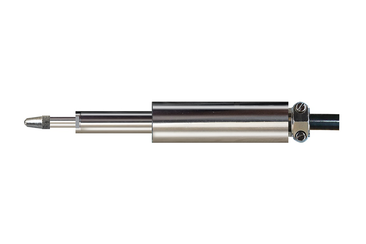

2、YWDA系列传感器的使用：
YWDA型系列
是将传感器与变送器封装在同一壳体内的机电一体化产品。此产品外形较YWGA型稍长,但使用较方便,用五芯屏蔽电缆中的三芯(正、负、地)供电，另两芯为信号输出，直接接二次仪表或计算机即可。YWDA、SMA型系列传感器则为变送器与传感器分离的产品，两者之间通过一根六芯电缆相连，变送器为70×60的长方形电路板，带金手指插头。此电路板可装入金属小盒子内，盒的两侧分别装有接传感器和接外供电源与输出信号的插座各一个。供货时，电路板也可不装入金属小盒子内。电路板上带有插座，可安装在用户的机柜或机箱内。传感器的测头为硬质合金半圆型。
3、与之配套的二次仪表：
（1）YWGA、和SMA传感器可配用5CB-10C型精密数字位移计（可带1～30支传感器同时工作），位移计上配有4 1/2位（满量程显示±19999）发光二极管（ LED）数显的表头，带有琴键开关用来切换不同的传感器，表头数字显示相应的传感器位移读数。同时位移计后面板上有所有传感器的实时信号输出供计算机采集。位移计使用220V±10%交流电源，内带稳压电路可给传感器供电，不再需要其他电源。
（2）DB-6D型多点位移计是内带可充电电池的便携式，4 1/2位液晶显示仪，适于在无交流电源的环境中使用。
（3）配用上述的小金属变送器盒。
（4） YWDA型传感器可直接通过专用外接式实时采集16位A/D转换板接微机，采样时间10μs，十六路模拟输入，12V电源，与计算机并行口通讯。随卡附送采集软件一套，图表化显示，功能全面，操作简单。
4、传感器使用注意事项
（1） 请别让活动的铁芯和测杆受大的测向力而造成变形弯曲，否则会严重影响测杆活动的灵活性。传感器的壳体是高导磁材料，应避免跌落和受撞击，请小心保管。
（2） 传感器测杆（头）应与被测物垂直接触。被测点应是在具有一定光洁度的平面上。
（3） 测量前夹紧传感器壳体时应避免松动，但也不可用力太大、太猛，更不可使壳体 出现凹陷、变形。
（4） 传感器的有效工作区段一般都在测杆活动区的中间部分。测杆在全部伸出和全压缩的附近区段，均不是有效工作区。安装传感器时应调节（挪动）传感器的夹持位置，使其位移变化不超出有效的测量范围。可通过观测位移读数，使位移在预定的变化内，信号输出不超出额定范围。
（5）若发现测杆受灰尘或油污粘连而造成活动发涩，请用酒精棉擦拭、清洁测杆，但传感器请不可随意拆卸，以免损坏或降低测量精度。
（6）外接的电源建议采用线性电源。若用开关电源，信号输出中的杂波（干扰）电压会明显增大。电路板对外供电源电压稳定度的要求视测量的精度和稳定性要求的高低而选用，要求高的应选用稳定性好的线性电源。每块电路板的实际耗电不大于10mA。（但实际供电应留有余量，最好不小于50mA）。
（7）如接数据采集系统，可在软件中修正斜率。按出厂测试报告中的数据计算出修正系数，乘以采集到的数据即可。使用中有什么问题请及时电话联系，谢谢！
三、测量演示过程说明
当被测物自右向左不停的移动，并与水平方向的传感器测头相接触后，传感器会通过5CB-10C型精密数字位移计上数显表显示出被测物相对于（夹在传感器壳体上的）黄色支架（认为是参照物）的位移数值。
当被测物持续不断的向左移动时，仪器上显示的位移数值由小逐渐变大，直到被测物左右不再移动时，此时显示的数值达到5.0000而保持不变。
之后被测物不再左右移动，不久它就开始产生一种上下振动过程。垂直方向传感器通过连杆与绿色的立柱固定，立柱能上下移动，使得传感器的测头不但能接触到被测物的表面，而且能继续下移，最终立柱被固定于某个恰当的位置上作为振动的参照点。
当被测物尚未产生上下振动或传感器测头未与其表面接触时，示波器（或计算机）显示一条水平线。
当被测物开始振动并与传感器测头接触时，其振动的频率较低，显示的波形密度较疏，与此同时振动的幅度由小逐渐增大，波形也由小逐渐增大。
当被测物振动的频率逐渐升高时，波形就逐渐变密。
当被测物上下强烈振动时，示波的包络线随即忽高忽低的摆动。
之后，振动逐渐减弱，直至停止，波形的幅值也逐渐降低，直至出现一条水平线。
演示可以周而复始进行。
通过这个演示，说明LVDT可用来精确地测量静态和准静态位移或动态位移，还可检测物体或零部件的几何尺寸。这个演示装置略经改造也可做成对机械零部件尺寸是否合格进行自动分选。
四、工作原理
差动变压器式位移传感器（LVDT）为电磁感应原理，与传统的电力变压器不同，LVDT是一种开磁路弱磁耦合的测量元件。它采用环氧玻璃布、不锈钢等材料作为线圈骨架，用不同线径的漆包线，在骨架上绕制一组初级线圈，两组次级线圈，其工作方式依赖于在线圈骨架内磁芯的移动，当初级线圈供给一定频率的交变电压（激励电压）时，铁芯在线圈内移动就改变了空间的磁场分布，从而改变了初、次级线圈之间的互感量，次级线圈就产生感应电动势，随着铁心的位置不同，互感量也不同，次级产生的感应电动势也不同，这样就将铁芯的位移量（实际的铁芯是通过测杆与被测物保持相接触，也就是被测物体的位移量）变成了电压信号输出，由于两个次级线圈电压极性相反（参见图一），所以传感器的输出是两个次级线圈电压之差，其电压差值与位移量成线性关系。当铁芯处在线圈正中间位置时，两次级线圈感应电压相等但相位相反，其电压差值为零。当铁芯往右移动时，右边的次级线圈感应的电压大于左边的，两线圈输出的电压差值大小随铁芯位移而成线性变化（第一象限的实线段部分），这是LVDT有效测量范围（一半）。当铁芯继续往右移动时，两次级线圈输出电压的差值不与铁芯位移成线性关系，此为缓冲、非测量区（虚线段）。反之，当铁芯自线圈中间位置向左边移动亦然。零点两边的实线段一般是对称的测量范围，只不过两者都是交流信号而相位差180度。实际的LVDT线圈通常与壳体紧固为一体，铁芯与测杆紧固为另一体，当两体间发生相对位移时，就产生位移电压输出。
