YW20 自动化数据采集仪
  • YW20 自动化数据采集仪
0
YW20 自动化数据采集仪
产品编号 YW20 所属分类 智能产品系列
  • 产品描述
  • 产品参数
  •   YW20 自动化数据采集系统是我公司针对野外恶劣地质状况监测而开发的智能型多功能数据采集系统。本系统采用模块化设计,充分利用现代微电子技术将各功能模块高度集成,采用无线电网络或 者有线网络组网技术,传输方式方便有效,其通用性和扩展性较强,可靠性好。每台采集器最大支 持 64 个物理通道,联合计算软件通道任意配置。自动化程度高,配置方式灵活(可测钢弦传感器、电阻信号传感器、频率输出传感器、电压输出传感器、电流输出传感器、热电偶等),通过软件配置 通道属性。

      YW20 为多任务实时系统,可在采集时进行参数配置,数据读取等操作。

      YW20 待机功耗 5 微安,可适用于电池供电等应用场景。

    1. 功能特点

      ■ 有线通信和无线通信两种通信模式,并可自由切换,一次设置,永久无需到现场人为干预,只 用服务器接收端配置不同端口接收,即可实现通信模式切换。

      ■ 实现混合物理量采集,可支持振弦、电阻、电压、电流、热电偶等信号混合接入,只需要软件 配置为不同的采集类型,即可实现。

      ■ 64 个采集通道,通道数量多,决定同样数量的传感器所用的仪器减少,除了成本降低之外,更有利于现场仪器布线、防护、布局分布等。网络连接也更为精简,因为采集仪器出故障的风险 大大减少。

      ■ 仪器存储空间大,如果本次上传数据条件不成熟,在条件成熟后,仪器会自动断点续传数据, 不需要人为干预,保证数据不丢失。对必须使用无线网络传输,且无线信号欠佳的工况,提供 了技术上的稳定性保障。

    2. 系统电气连接图

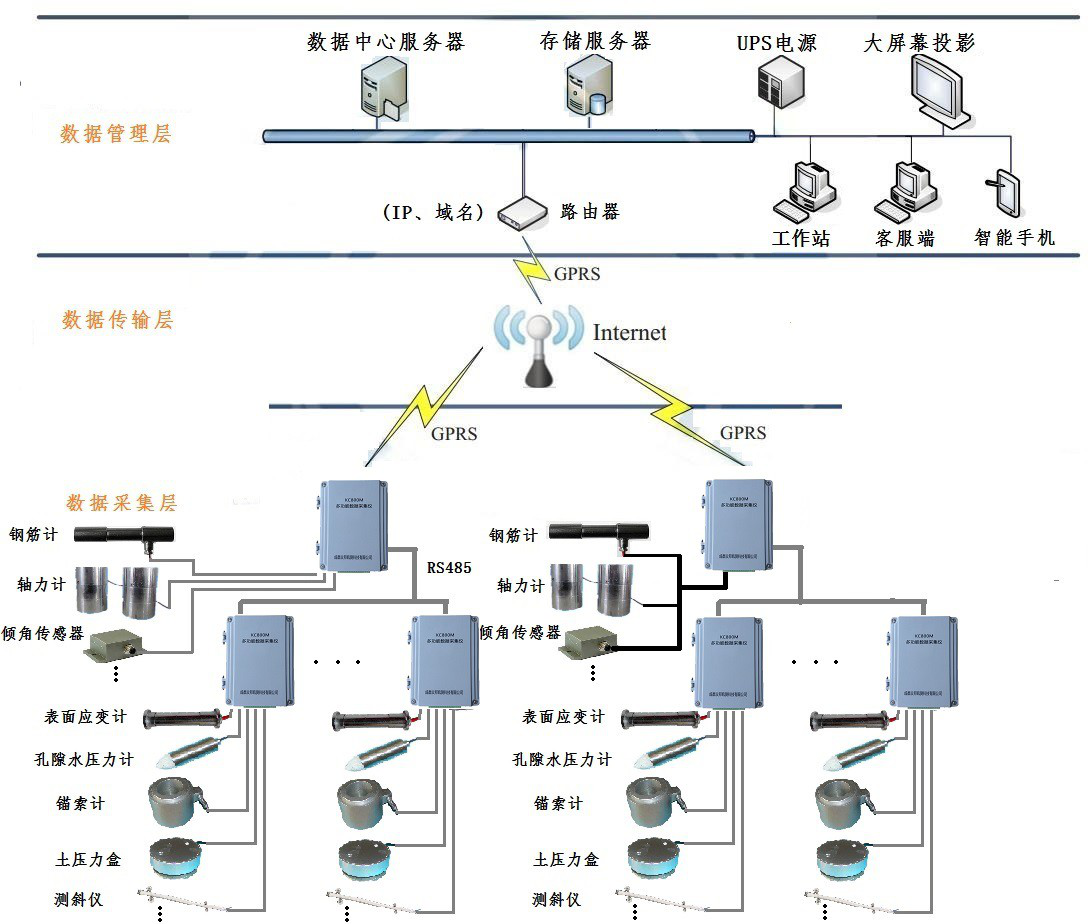

      采集器系统网络分布连接图如下:

    3.系统配置

    3.1标准配置

      系统标准配置如下表所示:

    序号

    名称

    规格/型号

    数量

    1

    YW20 采集器

    YW20

    1 台

    2

    2 芯电源线、RJ45 网线、地线

    ---

    1 套

    3

    说明书、合格证/保修卡、出库单

    ---

    1 套

    4. 技术指标

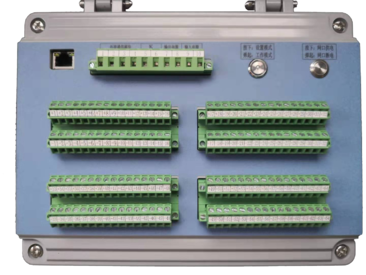

    4.1 YW20 采集器

      ■ 采集信号分量

      电压信号:±15mV、±50mV、±100 mV、±150 mV、±500 mV、±1V、±2.5V、±5V、±10V;

      电流信号:±20mA

      ■ 热敏电阻信号:Pt100、Niket120、Pt1000、NTC/PTC 热敏电阻、PN 结温度传感器;

      ■ 热电偶:J.K.T.E.R.S.B.N.C.L.M,LDIN43710

      ■ 钢弦信号:500-5000Hz

      ■ 通道数:标准配置 64 个通道。

      ■ 通道属性:通过软件配置通道属性。

      ■ 信号输入接口:采用标准 5.08-18P 接线端子。

      ■ 测量精度:电阻信号,±0.05%; 电流信号,±0.02%; 电压信号,±0.01%; 钢弦信号,±0.02%。

      ■ 系统采样速率:热敏电阻、电压、电流、热电偶信号, >1 通道/秒;钢弦信号,>1 通道/2 秒。

      ■ 数据传输方式:有线网络,局域网、互联网均可。GPRS/CDMA 无线网络,只支持互联网。

      ■ 工作温度:-30℃~80℃。

      ■ 工作电源:+12VDC

      ■ 仪器箱规格:仪器箱尺寸为 251×192×90mm,防护等级 IP64。

      ■ Power:二芯接头,仪器供电端。

      ①, 推荐+12V DC 电源 (红色),VMAX≤14V ②,电源地(黑色)

      ■ NO/OFF:电源开关,NO 表示开,OFF 表示关。

      ■ Lamp:电源指示灯,定时器定时自动开启或手动开启且在电源开关开的情况下,此灯亮。仪器处于工作 状态。

      ■ RS485:四芯接头,控制扩展采集器与主采集器通信(③④)及电源(①②)。

    ①,远程控制输出正;(红色)

    ②,远程控制输出负;(黑色)

    ③,RS485A(+);(蓝色)

    ④,RS485B(-);(绿色)

      ■ ANT:用于连接无线模块。

      ■ GND: 单孔接头。用于仪器内置无线传输模块的地线与大地连接,防雷击。

      ■ RJ45 网络接口: 现场配置采集参数、有线网络采集、数据传输。

      ■ 信号输入接头(通道 1~16,通道 17~32,通道 33~48,通道 49~64): 详细传感器配置说明参见附录。

    4.2 内置低功耗电源管理

      ■ 定时模式:等间隔循环定时。

      ■ 远程,本地均可配置参数。

      ■ 定时误差:≤1 分钟/月。

    4.3无线数据传输模块

      无线数据传输模块是通过无线通信方式(GPRS,CDMA)连接远程服务器的重要设备。

      无线数据传输采用专业的信号处理和传输模块,通过 GPRS/CDMA 网络实现用户与采集仪之间进行相互通讯,使用户不用亲临现场就可随时随地掌握各监测点信息,方便快捷,省时省力。

    5. 系统设置与软件操作

    5.1 软件安装与设备连接配置

      ■ YW20 数据采集系统软件及驱动安装

      安装 EXCEL2007 以上版本。计算工程量需要使用 EXCEL 接口。

      安装软件,双击“YW20.setup”文件运行安装程序。

      ■ 进入 YW20 系统主界面

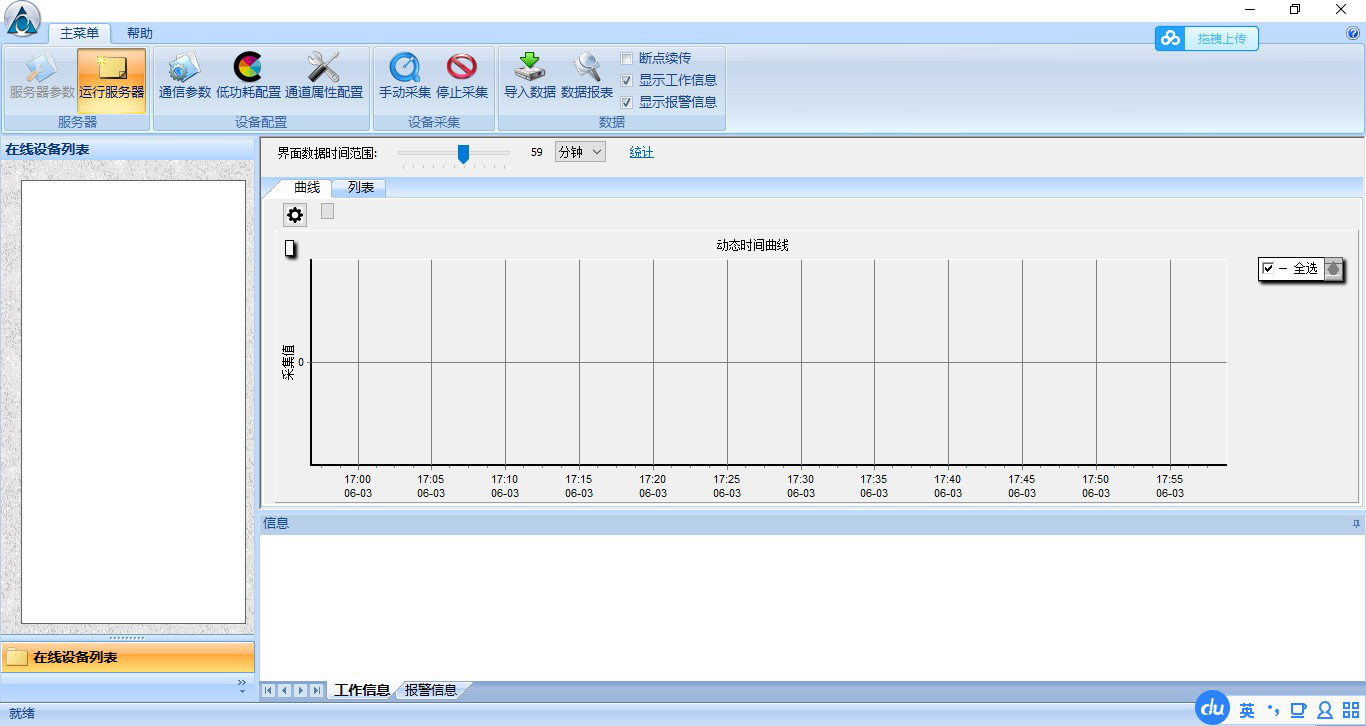

     通过菜单设置参数可修改服务器当前侦听的网卡地址和端口号。请和设备配置对应。

      ■ 设备 IP 地址和服务器 IP 地址配置打开设备电源,使用 RJ45 接头网线连接设备和电脑,设置电脑 IP 为 192.168.1.xxx,子网掩码 255.255.255.0。

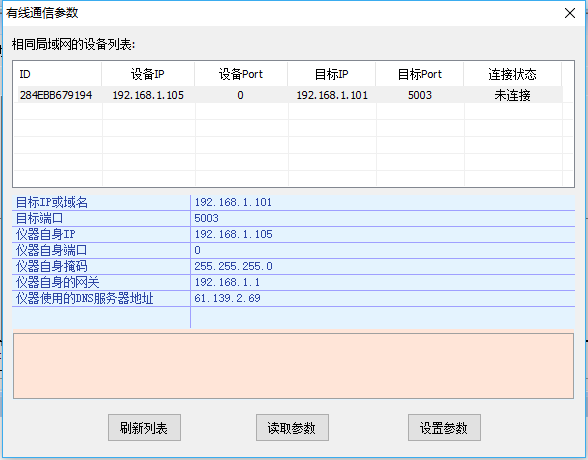

      点击菜单【有线通信参数】进入有线通信配置界面。 这里能看到所有局域网内的 YW20 仪器。

      点击设备列表中的仪器,可修改设备的有线网络连接参数。

    5.2设备采集模式

      设备共有 3 种采集模式

      ■ 上电采集,上电后自动采集一次数据。如果需要关闭此功能,请在[设备配置]界面中,将[开机采集]去掉勾选。

      ■ 仪器自循环采集,如果循环采集参数不为 0,会自动进入循环采集模式。如果需要关闭此功能,请在[设备配置]界面中,将[循环采集]参数设置为 0。

      ■ 定时采集模式,此模式需要停止设备的循环采集功能。人为配置好采集时间参数,由服务 器控制设备定时采集。

    5.3设备采集参数设置

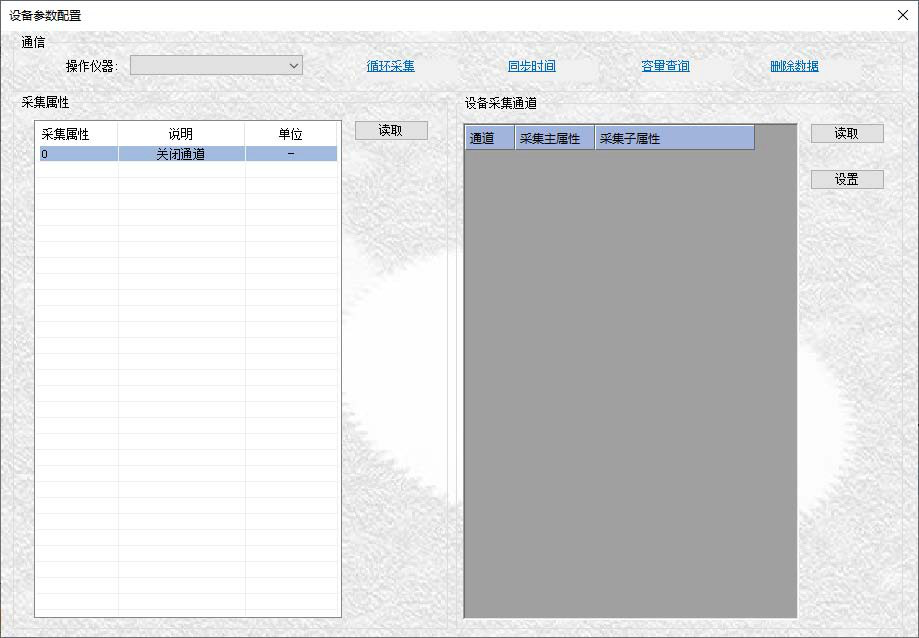

      依次单击菜单栏【主菜单】【设备采集参数】,进入设备配置界面。

      第一步:选取需要操作的仪器号 ,首先读取此采集器硬件支持的采集属性。

      第二步:根据已有采集属性,配置对应通道。

    ■ [工程配置]

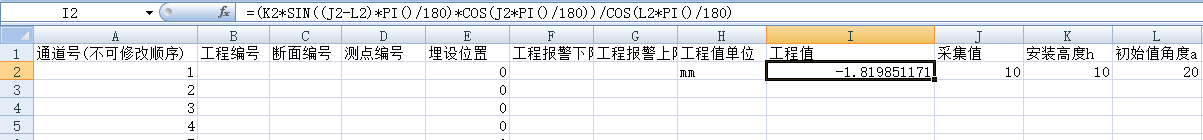

    采用动态 EXCEL 技术实现工程量计算,我们需要配置一个固定格式的工程配置表,在工程量的单元格输入正确的运算公式,那么仪器传输数据的时候就可以算出需要的工程量, 并写入数据库。

      同时 YW20 系统支持额外通道工程量计算,也就是多个通道联合计算工程量的情况。从 256

      通道开始,如果有配置通道参数,那么系统会自动计算额外通道的工程量。

      ■ [循环采集]

      可配置设备是否进入自动循环采集,循环采集将会存储数据。无论是否和服务器正常联机, 设备都会自动工作。

      修改参数后设备会在每次采集结束后,根据设置的定时时间数,自动循环采集。

      循环采集会自动上传数据到服务器,服务器只要保证配置正确且网络通畅,无需人为干预 即可实现采集数据。

      ■ [同步时间]

      可将服务器上的时间写入到仪器。

      ■ [容量查询]

      YW20 采用动态存储技术,我们根据不同硬件配置分配不同的存储空间,可以通过容量查询,查看当前配置的容量情况。

    ■ [删除数据]

      清空仪器的所有数据,释放存储空间。

    5.4主动数据采集、数据导入

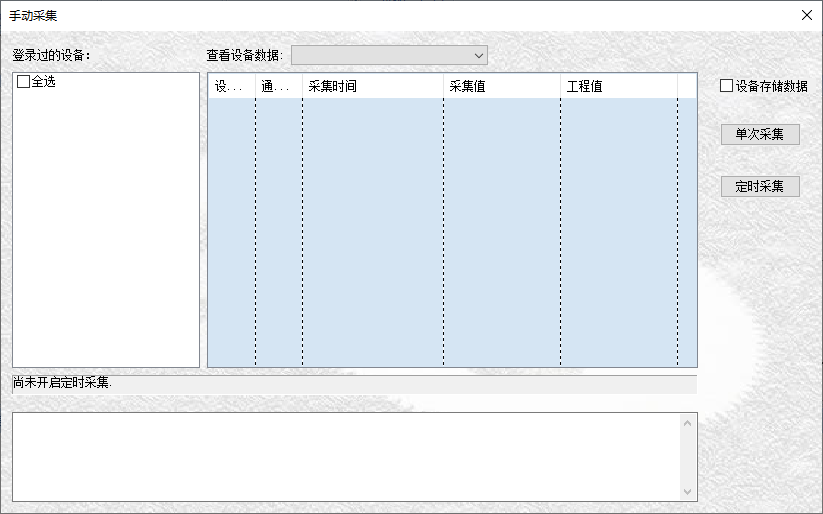

      ■ 手动采集

      手动采集,设备可进行临时采集或者正常采集,区别就是是否会存储数据。每次采集结束, 服务器会将采集数据存入数据库。

      此功能支持所有在线设备的同时进行定时采集。

    ■ 导入数据

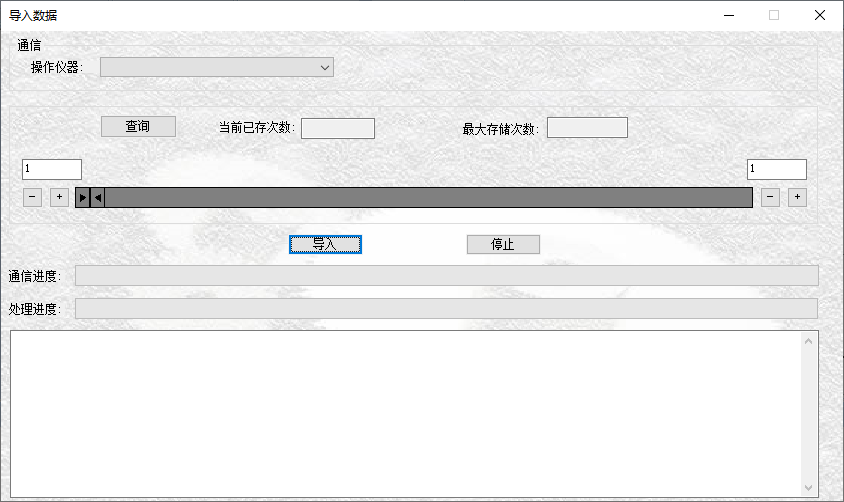

      单击菜单栏“主菜单>导入数据”,弹出对话框如图所示。“本地导入”功能,将数据采集仪存储的 数据导入到计算机。

      所有数据默认存于电脑 C:\YW20\data 下,可通过软件菜单栏——帮助——数据目录查看导入数据。

    5.5 数据

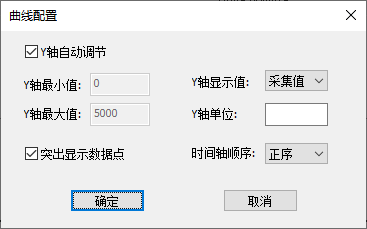

      服务器软件会将写入数据库的采集数据显示到主界面图形中。可通过界面小齿轮配置图 表显示参数。


    可手动或自动保存当前图表数据,默认存放于 C:\YW20\data\图表文档文件夹下。可通过软件菜单栏——帮助——数据目录查看。

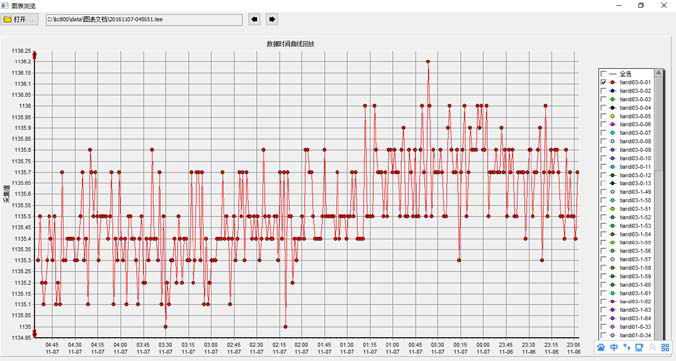

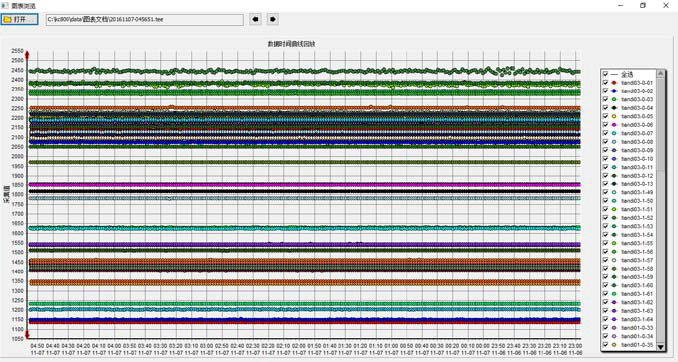

      主菜单——回放图表,对保存过的图表进行回放。

    也可单独查看某一个传感器的数据时间曲线。

    【数据报表】功能,可根据设定条件,查询数据生成数据文档以及曲线。


    6. 使用注意事项

      ■ 所有仪器请按正确的方法连接,否则系统将不能正常工作;

      ■ 在下载数据或系统调试过程中如发现通信故障,应首先检查 RJ45 网络线是否可靠连接,然后检查各机箱电源是否打开;

      ■ 在野外使用时应采取一定的防雷措施;

      ■ 在野外使用时,应避免使仪器浸泡在水中;

      ■ 在室外使用时,应采取必要地防盗、防破坏措施;

      ■ 供电电源电压不得超出说明书的要求;

      ■ 蓄电池应严格按相应厂家提供的说明书进行操作;

      ■ 没有严格按说明书操作,没有遵循使用注意事项而对仪器造成损坏的,厂家不予保修。

    <div class="e_box d_nextBox p_nextBox" data-ename="翻页容器" style="box-sizing: border-box; animation-fill-mode: both; padding: 20px; margin: 40px 0px 0px; font-family: Arial, Helvetica, sans-serif; word-break: break-word; -webkit-font-smoothing: antialiased; width: auto; heig

      YW20 自动化数据采集系统是我公司针对野外恶劣地质状况监测而开发的智能型多功能数据采集系统。本系统采用模块化设计,充分利用现代微电子技术将各功能模块高度集成,采用无线电网络或 者有线网络组网技术,传输方式方便有效,其通用性和扩展性较强,可靠性好。每台采集器最大支 持 64 个物理通道,联合计算软件通道任意配置。自动化程度高,配置方式灵活(可测钢弦传感器、电阻信号传感器、频率输出传感器、电压输出传感器、电流输出传感器、热电偶等),通过软件配置 通道属性。

      YW20 为多任务实时系统,可在采集时进行参数配置,数据读取等操作。

      YW20 待机功耗 5 微安,可适用于电池供电等应用场景。

    1. 功能特点

      ■ 有线通信和无线通信两种通信模式,并可自由切换,一次设置,永久无需到现场人为干预,只 用服务器接收端配置不同端口接收,即可实现通信模式切换。

      ■ 实现混合物理量采集,可支持振弦、电阻、电压、电流、热电偶等信号混合接入,只需要软件 配置为不同的采集类型,即可实现。

      ■ 64 个采集通道,通道数量多,决定同样数量的传感器所用的仪器减少,除了成本降低之外,更有利于现场仪器布线、防护、布局分布等。网络连接也更为精简,因为采集仪器出故障的风险 大大减少。

      ■ 仪器存储空间大,如果本次上传数据条件不成熟,在条件成熟后,仪器会自动断点续传数据, 不需要人为干预,保证数据不丢失。对必须使用无线网络传输,且无线信号欠佳的工况,提供 了技术上的稳定性保障。

    2. 系统电气连接图

      采集器系统网络分布连接图如下:

    3.系统配置

    3.1标准配置

      系统标准配置如下表所示:

    序号

    名称

    规格/型号

    数量

    1

    YW20 采集器

    YW20

    1 台

    2

    2 芯电源线、RJ45 网线、地线

    ---

    1 套

    3

    说明书、合格证/保修卡、出库单

    ---

    1 套

    4. 技术指标

    4.1 YW20 采集器

      ■ 采集信号分量

      电压信号:±15mV、±50mV、±100 mV、±150 mV、±500 mV、±1V、±2.5V、±5V、±10V;

      电流信号:±20mA

      ■ 热敏电阻信号:Pt100、Niket120、Pt1000、NTC/PTC 热敏电阻、PN 结温度传感器;

      ■ 热电偶:J.K.T.E.R.S.B.N.C.L.M,LDIN43710

      ■ 钢弦信号:500-5000Hz

      ■ 通道数:标准配置 64 个通道。

      ■ 通道属性:通过软件配置通道属性。

      ■ 信号输入接口:采用标准 5.08-18P 接线端子。

      ■ 测量精度:电阻信号,±0.05%; 电流信号,±0.02%; 电压信号,±0.01%; 钢弦信号,±0.02%。

      ■ 系统采样速率:热敏电阻、电压、电流、热电偶信号, >1 通道/秒;钢弦信号,>1 通道/2 秒。

      ■ 数据传输方式:有线网络,局域网、互联网均可。GPRS/CDMA 无线网络,只支持互联网。

      ■ 工作温度:-30℃~80℃。

      ■ 工作电源:+12VDC

      ■ 仪器箱规格:仪器箱尺寸为 251×192×90mm,防护等级 IP64。

      ■ Power:二芯接头,仪器供电端。

      ①, 推荐+12V DC 电源 (红色),VMAX≤14V ②,电源地(黑色)

      ■ NO/OFF:电源开关,NO 表示开,OFF 表示关。

      ■ Lamp:电源指示灯,定时器定时自动开启或手动开启且在电源开关开的情况下,此灯亮。仪器处于工作 状态。

      ■ RS485:四芯接头,控制扩展采集器与主采集器通信(③④)及电源(①②)。

    ①,远程控制输出正;(红色)

    ②,远程控制输出负;(黑色)

    ③,RS485A(+);(蓝色)

    ④,RS485B(-);(绿色)

      ■ ANT:用于连接无线模块。

      ■ GND: 单孔接头。用于仪器内置无线传输模块的地线与大地连接,防雷击。

      ■ RJ45 网络接口: 现场配置采集参数、有线网络采集、数据传输。

      ■ 信号输入接头(通道 1~16,通道 17~32,通道 33~48,通道 49~64): 详细传感器配置说明参见附录。

    4.2 内置低功耗电源管理

      ■ 定时模式:等间隔循环定时。

      ■ 远程,本地均可配置参数。

      ■ 定时误差:≤1 分钟/月。

    4.3无线数据传输模块

      无线数据传输模块是通过无线通信方式(GPRS,CDMA)连接远程服务器的重要设备。

      无线数据传输采用专业的信号处理和传输模块,通过 GPRS/CDMA 网络实现用户与采集仪之间进行相互通讯,使用户不用亲临现场就可随时随地掌握各监测点信息,方便快捷,省时省力。

    5. 系统设置与软件操作

    5.1 软件安装与设备连接配置

      ■ YW20 数据采集系统软件及驱动安装

      安装 EXCEL2007 以上版本。计算工程量需要使用 EXCEL 接口。

      安装软件,双击“YW20.setup”文件运行安装程序。

      ■ 进入 YW20 系统主界面

     通过菜单设置参数可修改服务器当前侦听的网卡地址和端口号。请和设备配置对应。

      ■ 设备 IP 地址和服务器 IP 地址配置打开设备电源,使用 RJ45 接头网线连接设备和电脑,设置电脑 IP 为 192.168.1.xxx,子网掩码 255.255.255.0。

      点击菜单【有线通信参数】进入有线通信配置界面。 这里能看到所有局域网内的 YW20 仪器。

      点击设备列表中的仪器,可修改设备的有线网络连接参数。

    5.2设备采集模式

      设备共有 3 种采集模式

      ■ 上电采集,上电后自动采集一次数据。如果需要关闭此功能,请在[设备配置]界面中,将[开机采集]去掉勾选。

      ■ 仪器自循环采集,如果循环采集参数不为 0,会自动进入循环采集模式。如果需要关闭此功能,请在[设备配置]界面中,将[循环采集]参数设置为 0。

      ■ 定时采集模式,此模式需要停止设备的循环采集功能。人为配置好采集时间参数,由服务 器控制设备定时采集。

    5.3设备采集参数设置

      依次单击菜单栏【主菜单】【设备采集参数】,进入设备配置界面。

      第一步:选取需要操作的仪器号 ,首先读取此采集器硬件支持的采集属性。

      第二步:根据已有采集属性,配置对应通道。

    ■ [工程配置]

    采用动态 EXCEL 技术实现工程量计算,我们需要配置一个固定格式的工程配置表,在工程量的单元格输入正确的运算公式,那么仪器传输数据的时候就可以算出需要的工程量, 并写入数据库。

      同时 YW20 系统支持额外通道工程量计算,也就是多个通道联合计算工程量的情况。从 256

      通道开始,如果有配置通道参数,那么系统会自动计算额外通道的工程量。

      ■ [循环采集]

      可配置设备是否进入自动循环采集,循环采集将会存储数据。无论是否和服务器正常联机, 设备都会自动工作。

      修改参数后设备会在每次采集结束后,根据设置的定时时间数,自动循环采集。

      循环采集会自动上传数据到服务器,服务器只要保证配置正确且网络通畅,无需人为干预 即可实现采集数据。

      ■ [同步时间]

      可将服务器上的时间写入到仪器。

      ■ [容量查询]

      YW20 采用动态存储技术,我们根据不同硬件配置分配不同的存储空间,可以通过容量查询,查看当前配置的容量情况。

    ■ [删除数据]

      清空仪器的所有数据,释放存储空间。

    5.4主动数据采集、数据导入

      ■ 手动采集

      手动采集,设备可进行临时采集或者正常采集,区别就是是否会存储数据。每次采集结束, 服务器会将采集数据存入数据库。

      此功能支持所有在线设备的同时进行定时采集。

    ■ 导入数据

      单击菜单栏“主菜单>导入数据”,弹出对话框如图所示。“本地导入”功能,将数据采集仪存储的 数据导入到计算机。

      所有数据默认存于电脑 C:\YW20\data 下,可通过软件菜单栏——帮助——数据目录查看导入数据。

    5.5 数据

      服务器软件会将写入数据库的采集数据显示到主界面图形中。可通过界面小齿轮配置图 表显示参数。


    可手动或自动保存当前图表数据,默认存放于 C:\YW20\data\图表文档文件夹下。可通过软件菜单栏——帮助——数据目录查看。

      主菜单——回放图表,对保存过的图表进行回放。

    也可单独查看某一个传感器的数据时间曲线。

    【数据报表】功能,可根据设定条件,查询数据生成数据文档以及曲线。


    6. 使用注意事项

      ■ 所有仪器请按正确的方法连接,否则系统将不能正常工作;

      ■ 在下载数据或系统调试过程中如发现通信故障,应首先检查 RJ45 网络线是否可靠连接,然后检查各机箱电源是否打开;

      ■ 在野外使用时应采取一定的防雷措施;

      ■ 在野外使用时,应避免使仪器浸泡在水中;

      ■ 在室外使用时,应采取必要地防盗、防破坏措施;

      ■ 供电电源电压不得超出说明书的要求;

      ■ 蓄电池应严格按相应厂家提供的说明书进行操作;

      ■ 没有严格按说明书操作,没有遵循使用注意事项而对仪器造成损坏的,厂家不予保修。
